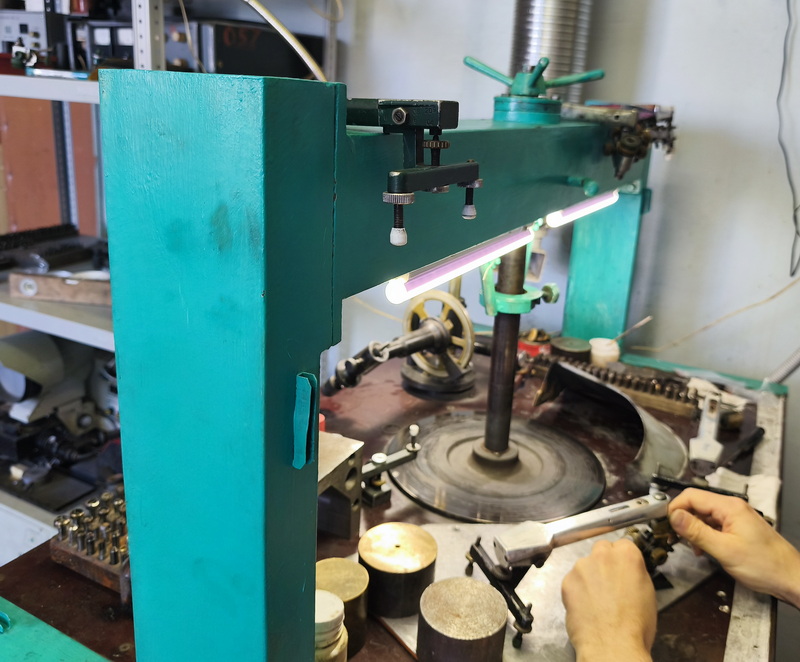

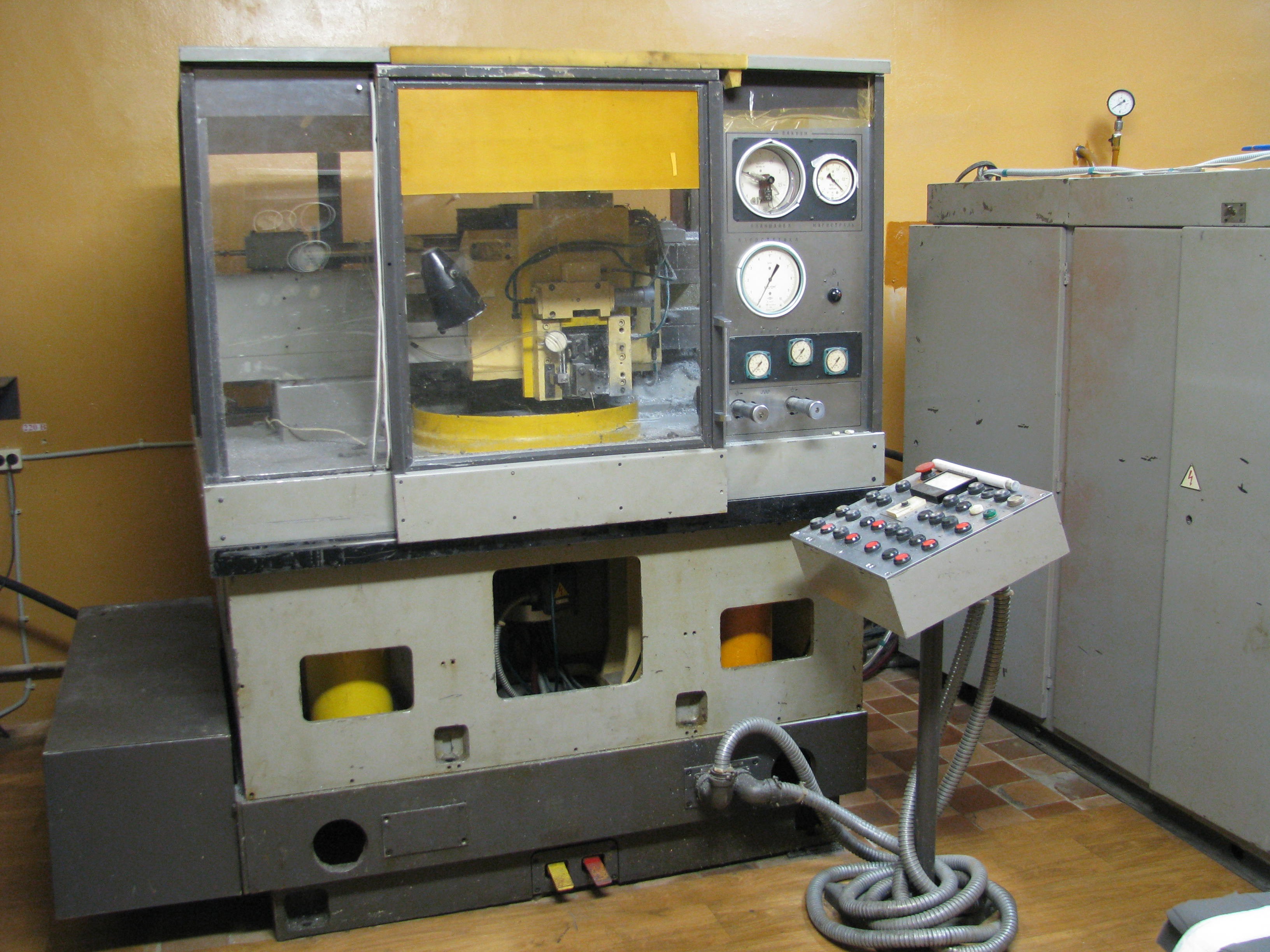

Плоскошлифовальное оборудование для обработки кристаллов алмазов

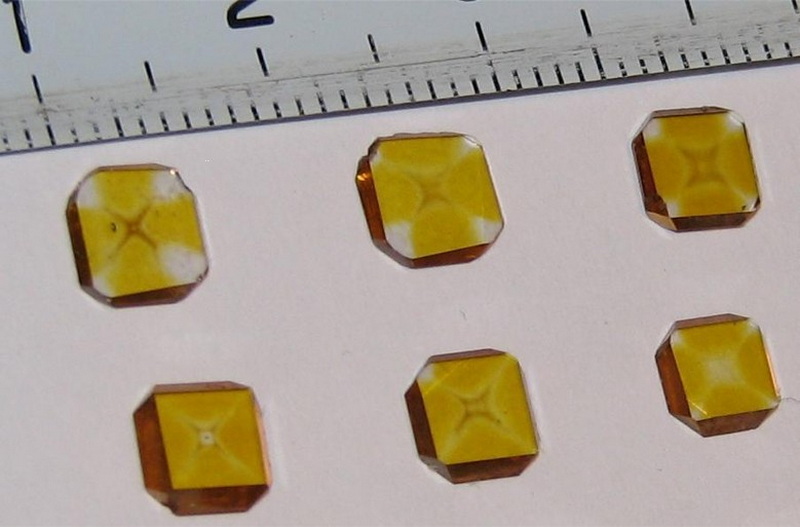

Оборудование для дисковой резки НРНТ- азмазов на пластины

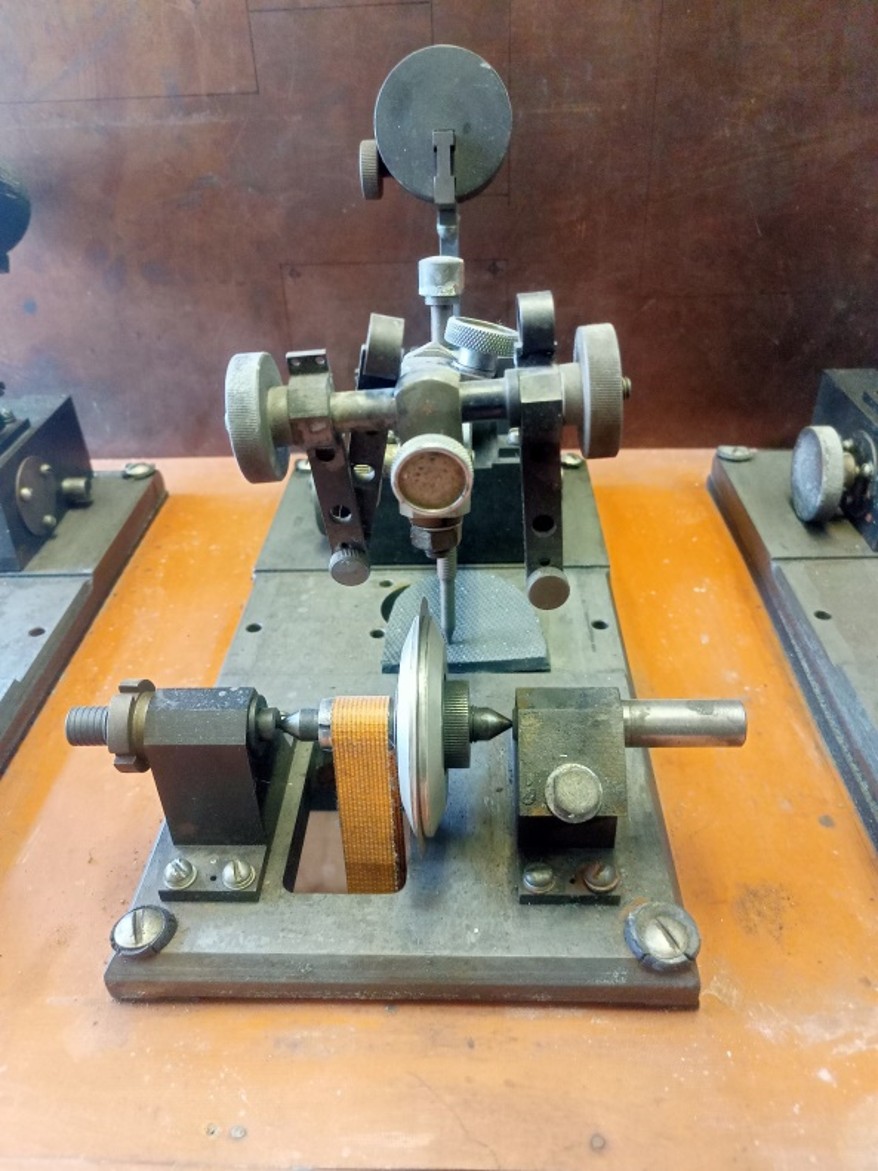

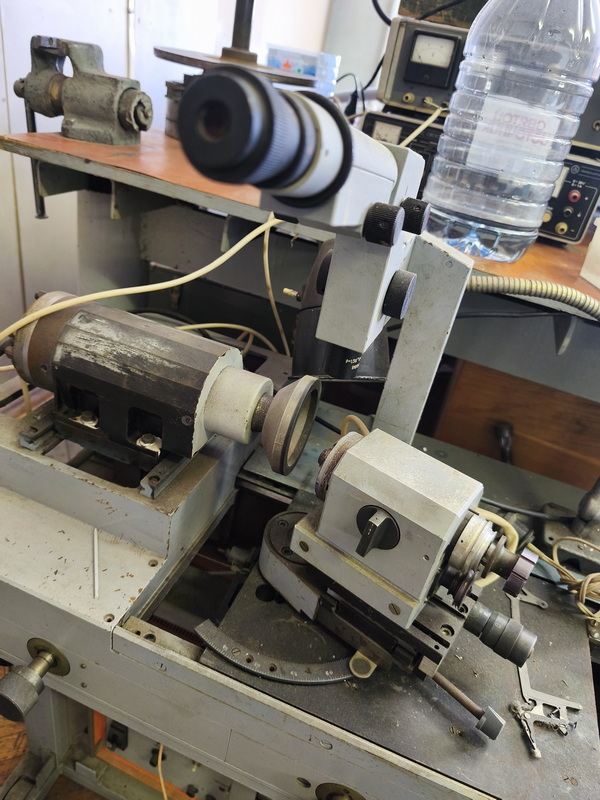

Полировально-шлифавальный станок для формирования  профильной заточки алмазного инструмента

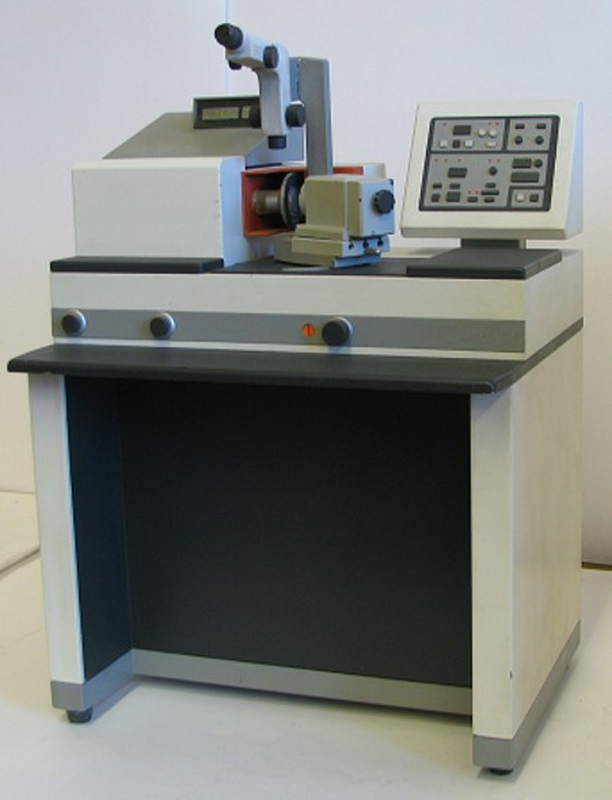

 СТАНОК ПО ШЛИФОВКЕ И ПОЛИРОВКЕ СЛОЖНОФАСОННЫХ ПОВЕРХНОСТЕЙ ТЕХНОЛОГИЧЕСКОГО ИНСТРУМЕНТА ИЗ СВЕРХТВЕРДЫХ МАТЕРИАЛОВ И АЛМАЗОВ

Область применения:  металлургическое, кабельное и метизное производства

Технико-экономические показатели:

-  скорость вращения шпинделя, об/мин.          - 100…2500;

- изменение угла наклона шпинделя, град         - 0…90

- диаметр обрабатываемых отверстий,мм          - 0,2...20

- точность доводки диаметра отверстия, мкм    -  ±  1

- потребляемая мощность, Вт, не более              - 210

- габаритные размеры станка,мм                         - 400х180х400

- масса, кг                                                                - 35

- питание от сети переменного тока                     - 220 В, 50 Гц

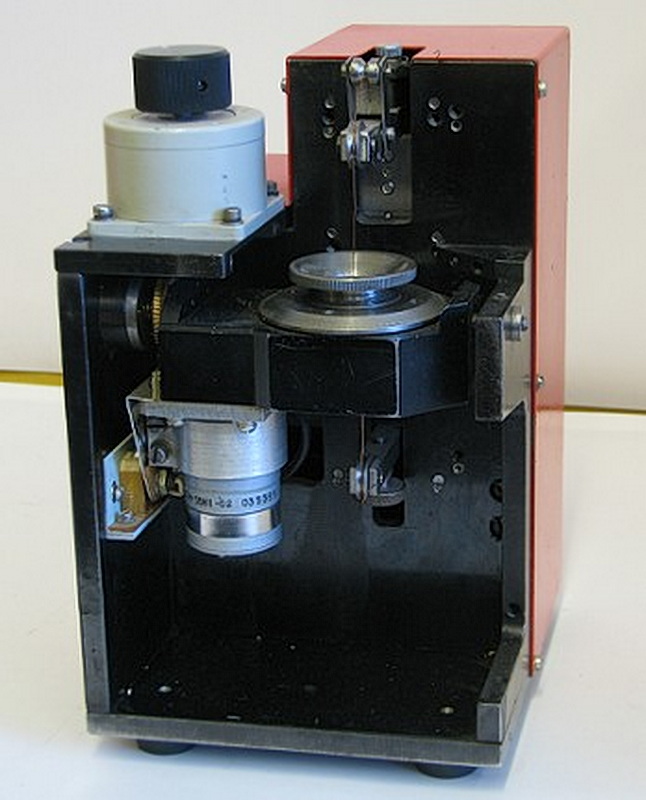

СТАНОК ПО ШЛИФОВКЕ И ПОЛИРОВКЕ ФИЛЬЕР, ВОЛОК ИЗ СВЕРХТВЕРДЫХ МАТЕРИАЛОВ И АЛМАЗОВ

Область применения:  металлургическое, кабельное и метизное производства

Назначение: полировка и доводка различных штампов из сверхтвердых материалов.

Технико-экономические показатели:

-  скорость вращения шпинделя, об/мин.          -  0…1000;

- изменение угла наклона шпинделя, град         -  -45…+45

- частота поворотов шпинделя, об/мин              -  0 - 20

- диаметр обрабатываемых отверстий,мм          - 0,05…2

- длина хода полирующей проволоки,мм           - 30

- точность доводки диаметра отверстия, мкм    -  ±  1

- потребляемая мощность, Вт, не более              - 70

- габаритные размеры станка,мм                         - 180х180х250

- масса, кг                                                                - 35

- питание от сети переменного тока                     - 220 В, 50 Гц

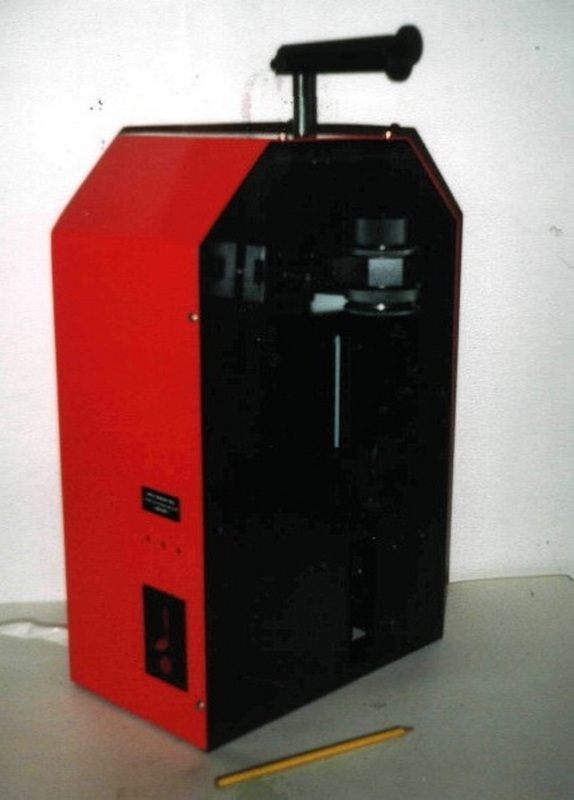

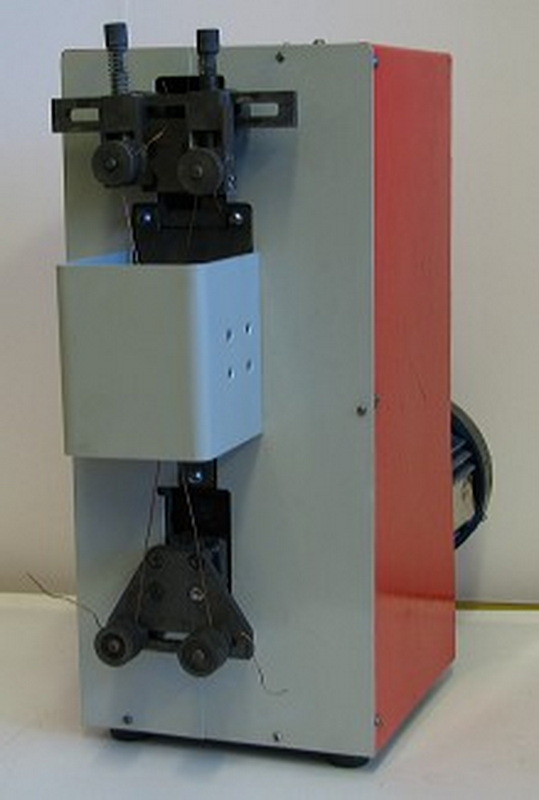

СТАНОК ПО ШЛИФОВКЕ И ПОЛИРОВКЕ ФИЛЬЕР, ВОЛОК ИЗ СВЕРХТВЕРДЫХ МАТЕРИАЛОВ И АЛМАЗОВ

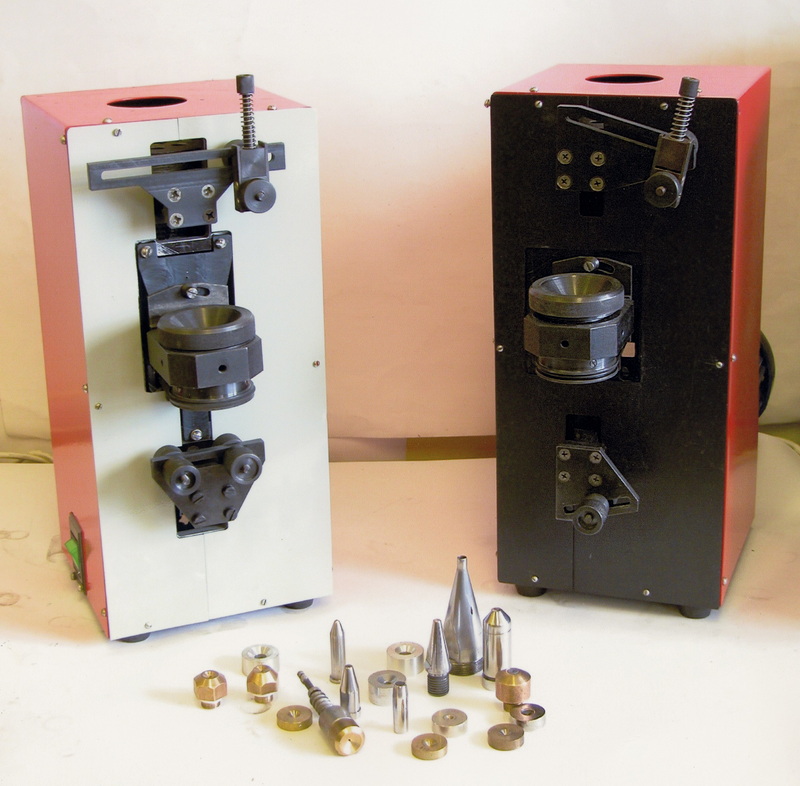

СТАНОК ПО ШЛИФОВКЕ И ПОЛИРОВКЕ ФИЛЬЕР, ВОЛОК ИЗ СВЕРХТВЕРДЫХ МАТЕРИАЛОВ И АЛМАЗОВ ДИАМЕТРОМ 0,2 – 3 мм

Область применения: производство кабелей и металлокорда, металлообработка

Технические характеристики:

Частота вращения шпинделя, об/мин - 600 – 2000

Количество двойных перемещений проволоки в минуту - 120

Длина перемещения проволоки, мм - 100

Диаметр отверстия волочильной матрицы, мм

0,2 – 10,0

Габаритные размеры станка, мм

500х300х240

Масса станка, кг - 20

СТАНОК ДЛЯ ОГРАНКИ АЛМАЗНЫХ ПЛАСТИН

Технические характеристики:

Максимальный диаметр вафельного диска, мм - 120

Скорость вращения, об/мин - 13500

Габариты, мм - 180х420х520

Потребляемая мощность, кВт

(трехфазная 380 В, 50 Гц) - 0,25

Время непрерывной работы, час - 4

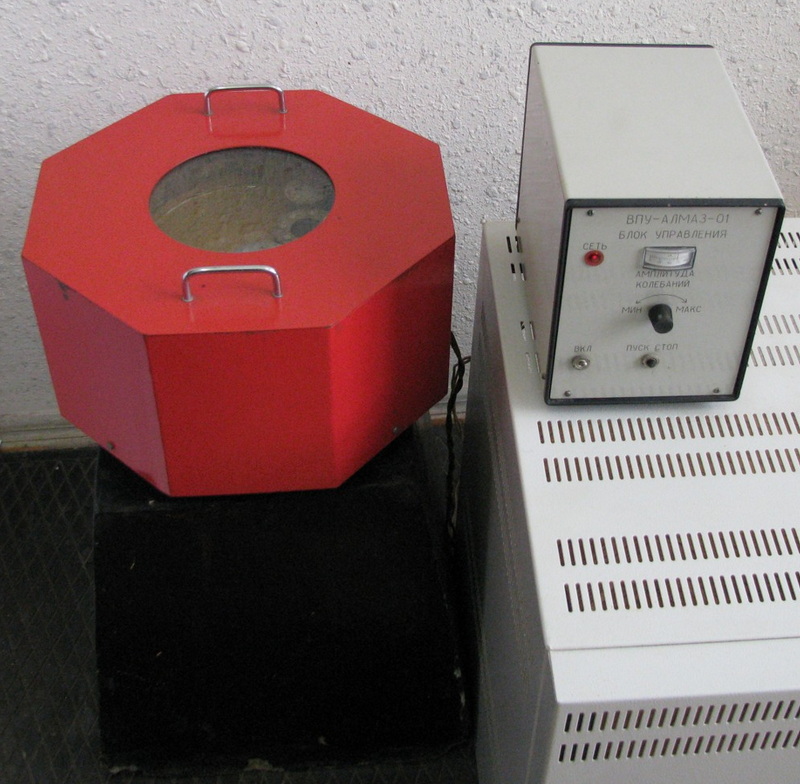

УЛЬТРАЗВУКОВОЙ СТАНОК ДЛЯ ОБРАБОТКИ АЛМАЗА

Области применения: производство кабелей, металлокорда (для шлифования отверстий в сверхтвердых вытяжных пластинах).

Габариты, мм - 180x420x520

Вес, кг - 40

Потребляемая мощность, кВт (220 В, 50 Гц) - 0,25

Время непрерывной работы, час - 1,5

Установка для обработки угловых поверхностей  кристаллов алмазов

Установка для измерения теплопроводности материалов

ДРОН

Области применения: производство кабелей (для изготовления проводов с изоляторами и кабелей)

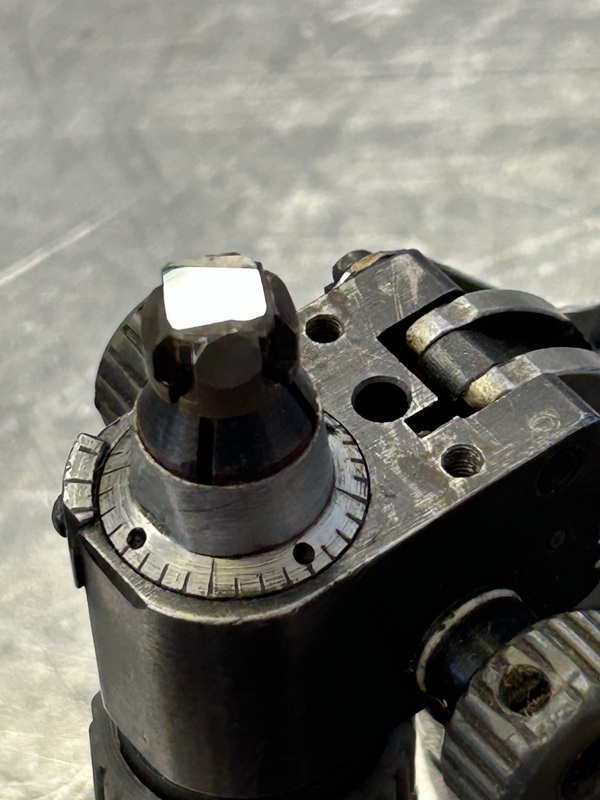

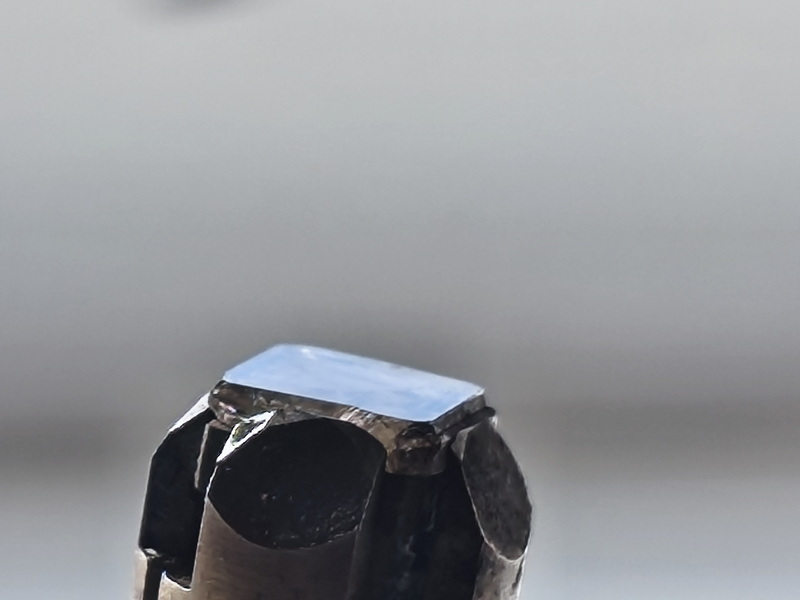

АЛМАЗ в ОПРАВКЕ

Технические характеристики:

Размер, карат 0,3 – 1

Количество рабочих точек (не менее) 4 - 5

Материал - сверхтвердые монокристаллы синтетического бриллианта алмаз “Алмазот”

Характеристики изделия сопоставимы с аналогами из природного алмаза

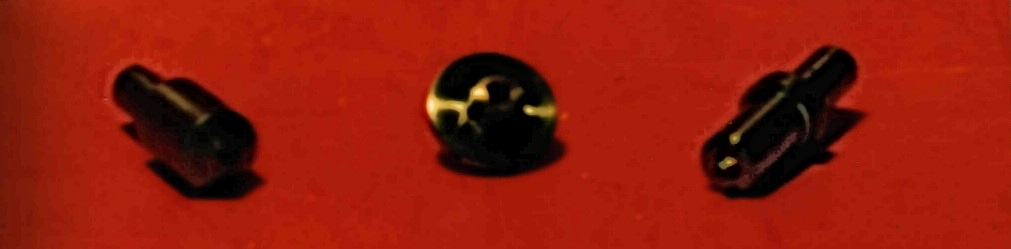

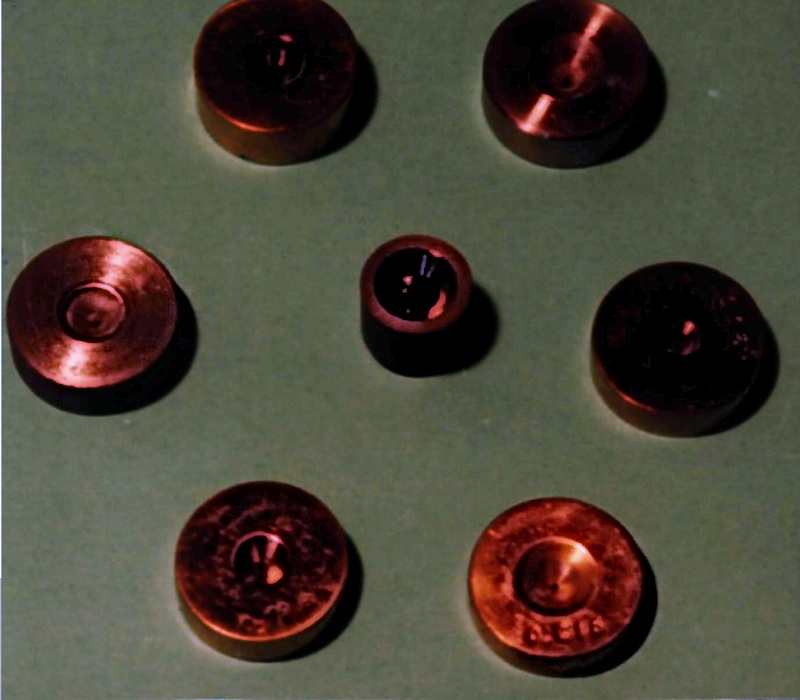

ВОЛОКИ

Область применения: производство кабелей, металлургия

Назначение: волочение проволоки, металлокорда

Технические характеристики:

Диаметр отверстия волочильной головки, мм - 0,05 - 2

Материал - сверхтвердые монокристаллы синтетических алмазов алмаз “Алмазот”, кубический нитрид бора, карбид кремния

Характеристики изделий сопоставимы с аналогами из природных алмазов

АЛМАЗНЫЕ НАКОНЕЧНИКИ ДЛЯ ИЗМЕРЕНИЯ ТВЕРДОСТИ ПО МЕТОДАМ РОКВЕЛЛА, ВИККЕРСА

Область применения: металлообработка, металлургия

Назначение: измерение твердости и микротвердости металлов и сплавов в контрольно-измерительных приборах, в испытательных машинах

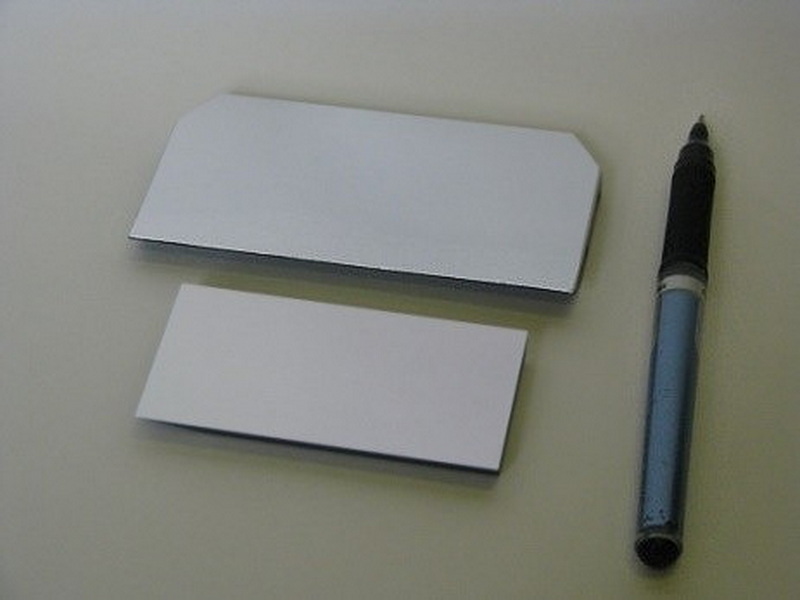

 Алмазные подложки и теплоотводы с Ra≤0,5нм, фотоприемники УФ- излучения.

Алмазные подложки для микроэлектроники

Подложки диаметром 100 и 150 мм из Аl-сплава с шероховатостью Ra ≤ 10 Нм для получения  пористого анодного оксида алюминия (ПАОА) для сенсоров и гибридных микросхем.

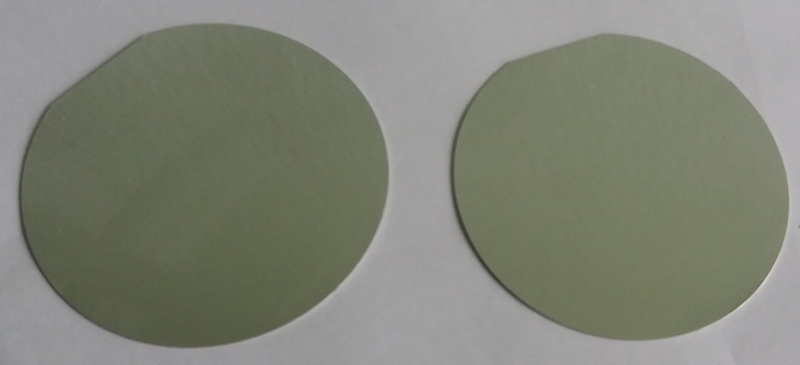

Подложки из алюминиевого сплава марки 5086 для получения пористого анодного оксида алюминия

диаметром 100 мм и толщиной 0,7 мм

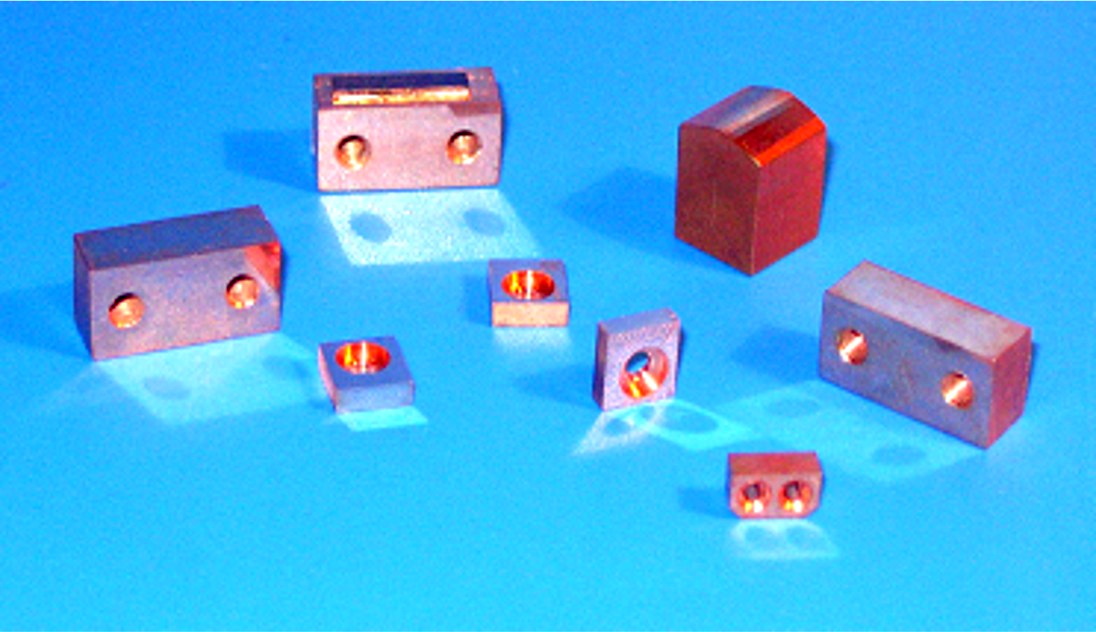

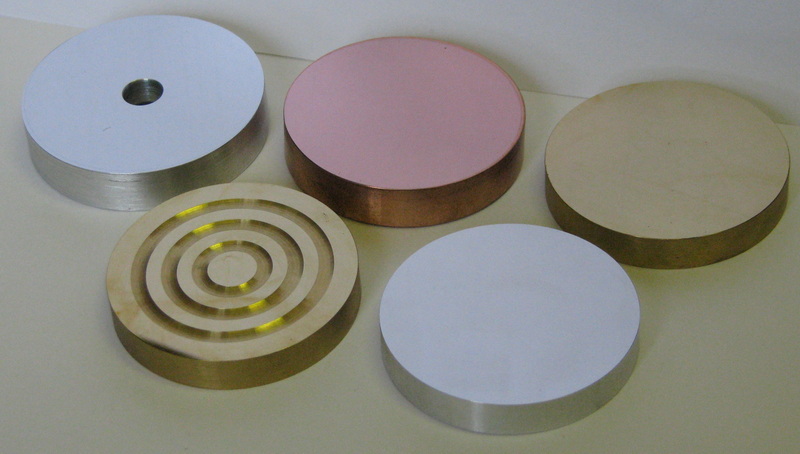

Теплоотводы и теплоотводящие основания для изделий оптоэлектронной техники и мощных полупроводниковых лазеров, концентраторов излучения, растровых структур, многогранных зеркал-отражателей на основе цветных металлов и сплавов, сверхтвёрдых материалов и алмазов

Допустимые размеры детaлей: диаметр до 500 мм, толщина 0,3 – 50 мм

Шероховатость обработанной поверхности: Ra= 2- 4 нм

Плоскостность обработанной поверхности: N= 1,  ΔN= 0,25

Пролукция

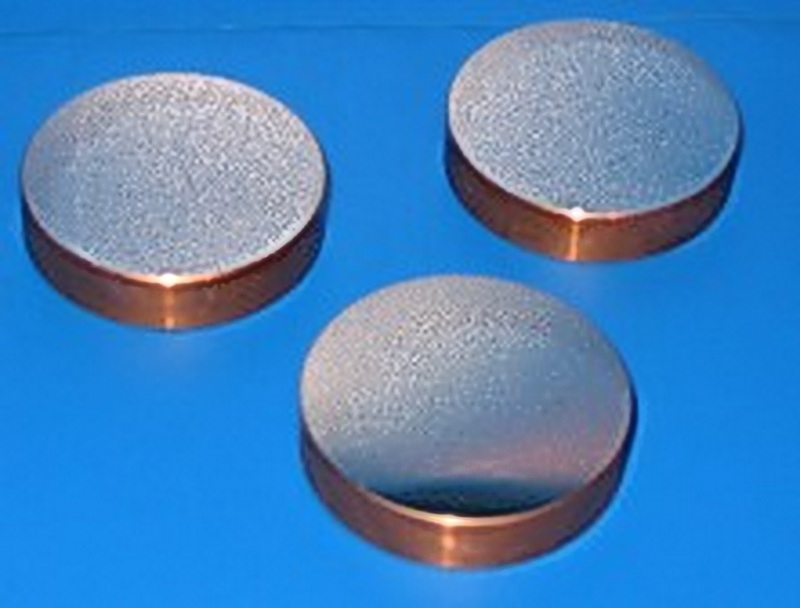

• медные зеркала для мощных СО – лазеров,
• алюминиевые и медные теплоотводящие основания для изделий электронной техники и мощных полупроводниковых лазеров,
• концентраторы излучения для лазерной техники,
• растры,
• многогранные зеркала-призмы,
• зеркала для спецтехники,
• систем безопасности,
• авиационной техники,
• контактные кольца,
• коллекторы, электроды,
• газовые конфорки,
• шильдики,
• ювелирные изделия и др.

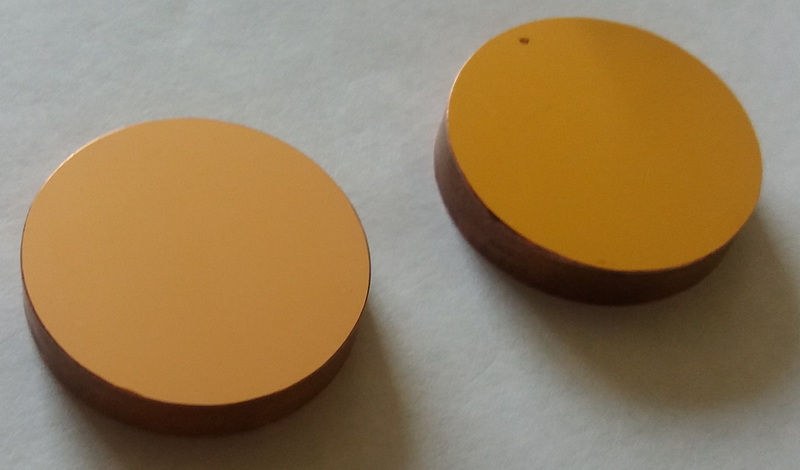

Подложки на основе меди М1 диаметром 25 мм и толщиной 5 мм

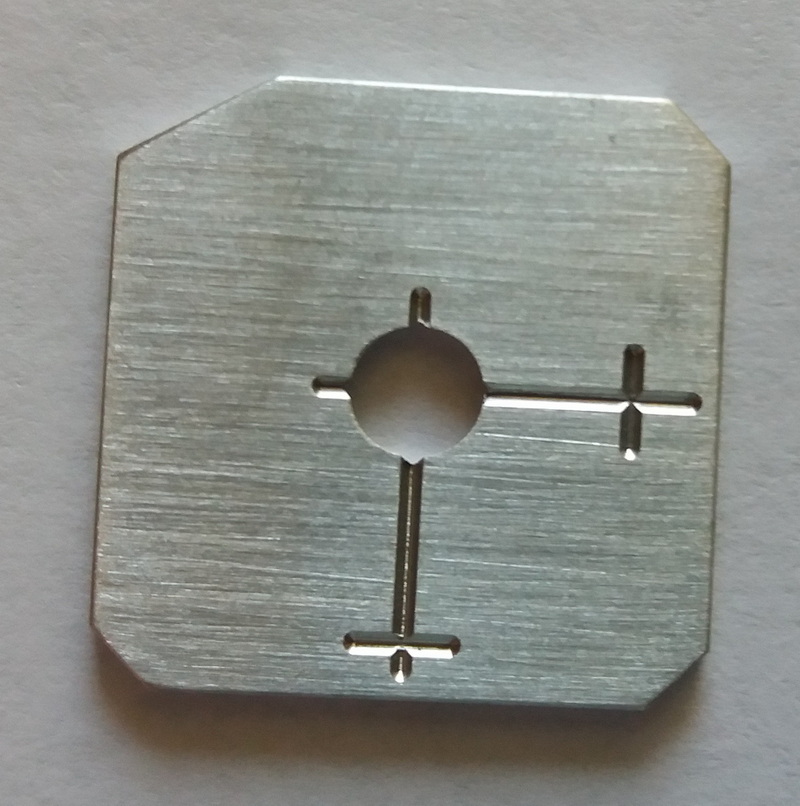

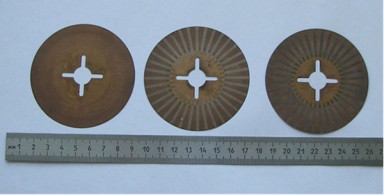

Диафрагмы на основе пористого анодного оксида алюминия с покрытием комплексным антистоксовым люминофором на основе редкоземельных элементов для юстировки и настройки инфракрасных лазерных комплексов

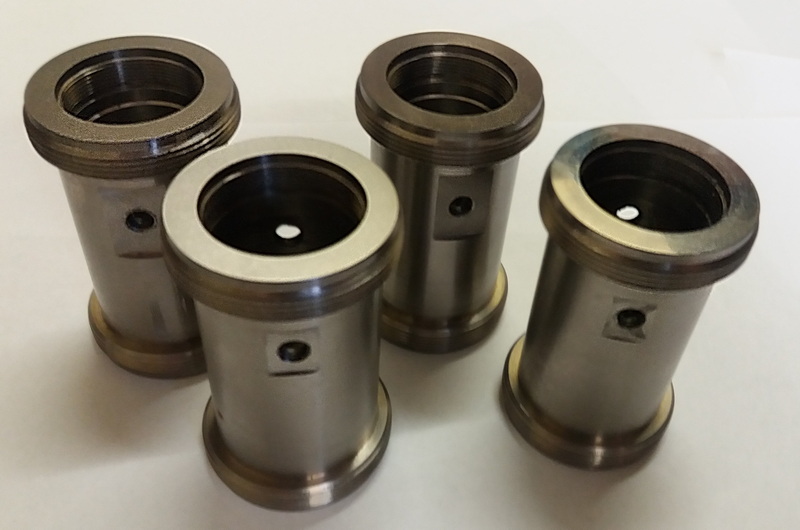

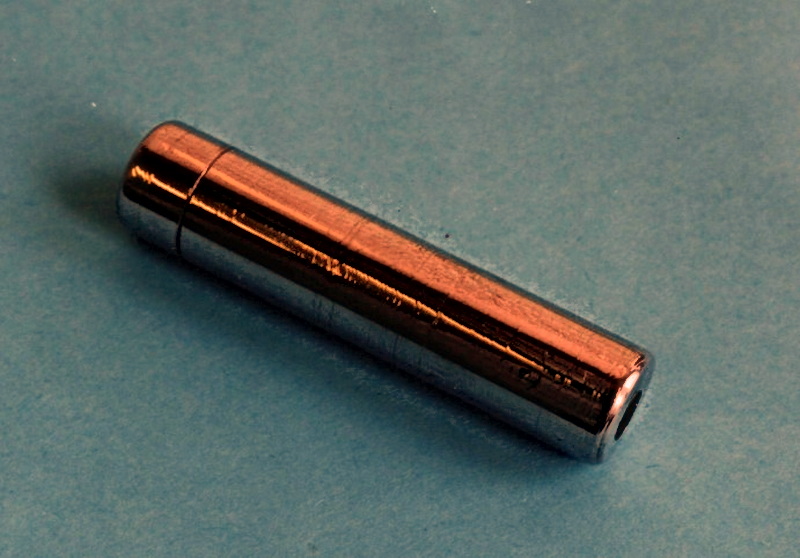

Корпуса для модулятора космического дальномера на основе титанового сплава ВТ1-О
